产品描述



        ELED-0700120S系列产品的输入电压范围为90 ～ 305Vac输出

电流型 350mA,450mA,600mA,700mA,1050mA,1400mA*3，输出功率

可达120W。此系列产品采用金属防水封装形式，与业界同类产品相比具有高效率、高功率因数等特点，并且各项保护功能完善，包括防雷保护、过压保护、短路保护、过温保护，符合 IP67 防水等级，产品性能可靠，符合全球安规和电 磁兼容标准。








产品特性

•      效率高达92%

•  单路，多路输出

•  主动式功率因数校正（0.99 典型值）

•  恒流输出

•  防雷保护

•  全方位保护：过温保护，短路保护，过压保护

•  IP67，适用于潮湿和多水环境

产品应用

•   户外景观LED照明

•  工业LED照明

•   LED路灯，LED庭院灯

•   隧道，矿山等LED照明







型号列表

输出电流

（1）

输入电压

范围

输出电压

范围

最大输出

功率

效率

（2）

功率因数

型号

( 3)

110Vac

220Vac

350 mA

90 ~ 305 Vac

343 Vdc

120 W

92.0%

0.9 8

0.96

E LED-0700120S(4)

45 0 mA

90 ~ 305 Vac

266  Vdc

120 W

92.0%

0.9 8

0.96

E LED-0700120S045T(4)

70 0 mA

90 ~ 305 Vac

171 Vdc

120 W

92.0%

0.9 8

0.96

E LED-0700120S070T(4)

10 50 mA

90 ~ 305 Vac

114  Vdc

120 W

9 1.0%

0.9 8

0.96

E LED-0700120S105T(4)

140 0 mA

90 ~ 305 Vac

86  Vdc

120 W

9 1.0%

0.9 8

0.96

E LED-0700120S140T(4)

17 50 mA

90 ~ 305 Vac

68  Vdc

120 W

9 1.0%

0.9 8

0.96

E LED-0700120S175T(4)

210 0 mA

90 ~ 305 Vac

57  Vdc

120 W

9 1.0%

0.9 8

0.96

E LED-0700120S210T(4)

245 0 mA

90 ~ 305 Vac

49  Vdc

120 W

9 1.0%

0.9 8

0.96

E LED-0700120S245T(4)

280 0 mA

90 ~ 305 Vac

43 Vdc

120 W

9 1.0%

0.9 8

0.96

E LED-0700120S280T(4)

3 150 mA

90 ~ 305 Vac

3 8 Vdc

120 W

9 0.5%

0.9 8

0.96

E LED-0700120S315T(4)

35 00 mA

90 ~ 305 Vac

34 Vdc

120 W

9 0.5%

0.9 8

0.96

E LED-0700120S350T(4)

420 0 mA

90 ~ 305 Vac

28  Vdc

120 W

9 0.5%

0.9 8

0.96

E LED-0700120S420T(5)

490 0 mA

90 ~ 305 Vac

24  Vdc

120 W

9 0.5%

0.9 8

0.96

E LED-0700120S490T(6)

注： （1）输出电流出厂值可设定范围为50%~100%            （4）非Class2 (美国 & 加拿大)

       （2）测试条件：220Vac，100%负载                           （5）Class 2 (美国), 非Class2 (加拿大)

       （3）后缀-xxxx 表示定制型号(将开发)                          （6）Class 2 (美国 & 加拿大)



输入性能

参数

最小值

典型值

最大值

备注

输入电压范围

90 V

-

305 V

输入频率范围

47 Hz

-

63 Hz

漏电流

-

-

1 mA

 277Vac 50/ 60Hz

输入电流

-

-

1.5 A

100Vac  ，100%负载，

-

-

0.7 A

220Vac  ，100%负载，

浪涌电流

-

-

65 A

220Vac ，25℃环温（冷机启动），10%-10%持续时间=0.8 mS

浪涌电流（ I2t）

2.4 A 2s



输出性能

参数

最小值

典型值

最大值

备注

输入路数

-

3

-

输出电流范围

-5%

-

5%

空载输出电压

                                   Io=350 mA

                                   Io=450 mA

                                   Io=600 mA

                                   Io=700 mA

                                   Io=1050 mA

                              Io=1400 mA

-

-

-

-

-

-

-

-

-

-

-

-

-

-

123 V

95 V

77 V

64 V

51 V

41 V

输出纹波电流

-

10% Io

15% Io

输出过冲 /下冲

-

-

10%

当电源开启或关闭时

线性调整率

-

-

±1%

/

负载调整率

-

-

±3%

/

开机启动时间

-

-

2.0 s

120Vac

-

0.5 s

1.5 s

2 20Vac

温度系数

-

-

0.02%/ °C

壳温=0 °C ~Tc 最大值

注：所有性能参数均在温度25 °C 情况下所量测的典型值，特别注明除外。



保护功能

参数

最小值

典型值

最大值

备注

过温保护 -壳温

-

115  °C

-

当 OTP 启动时，输出电流减半。

当温度正常时，输出电流自动恢复。

短路保护

单路短路不影响其它两路正常工作，短路故障消除后，电源需要重启才恢复。两路或者以上短路电源停止工作，直到短路消除。



规格概述

参数

最小值

典型值

最大值

备注

效率

                                          Io=350 mA

                                          Io=450 mA

                                          Io=600 mA

                                          Io=700 mA

                                          Io=1050 mA

                                       Io=1400 mA

88.0%

88.0%

87.5%

87.0%

86.0%

86.0%

88.0%

88.0%

87.5%

87.0%

86.0%

86.0%

-

-

-

-

-

-

120Vac ，25℃环温，100%负载

冷机启动时效率降低约1%

效率

                                          Io=350 mA

                                          Io=450 mA

                                          Io=600 mA

                                          Io=700 mA

                                          Io=1050 mA

                                      Io=1400 mA

91.0%

91.0%

90.5%

90.5%

89.0%

89.0%

92.0%

92.0%

91.5%

91.5%

90.0%

90.0%

-

-

-

-

-

-

220 Vac ，25℃环温，100%负载

冷机启动时效率降低约1%



规格概述

参数

最小值

典型值

最大值

备注

平均无故障时间

-

288,000

Hours

-

寿命时间

-

53,500

Hours

-

壳温

-

-

90 °C

尺寸

                    英寸 (L  × W × H)

        毫米 (L  × W × H)

7.40 × 3.46 × 1.50

188 × 88× 38

净重

-

1240 g

-

/



环境要求

参数

最小值

典型值

最大值

备注

工作温度

-40 °C

-

+70 °C

储存温度

-40 °C

-

+85 °C

安全与电磁兼容标准

安全目录

国家

备注  (3)

CUL

USA & Canada

UL8750 Compliance to UL1012 UL935, CSA-C22.2 No. 0,

CSA-C22.2 No. 107.1, CSA-C22.2 No.

CE

Europe

EN 61347-1, EN61347-2-13

EMI  标准

备注 (3)

EN 55015

Conducted emission Test & Radiated emission Test with 6 dB margin

EN 61000-3-2

Harmonic current emissions

EN 61000-3-3

Voltage fluctuations & flicker

FCC Part 15

ANSI C63.4: 2009 Class B

EMS  标准

备注 (3)

EN 61000-4-2

Electrostatic Discharge (ESD): 8 kV air discharge, 4 kV contact discharge

EN 61000-4-3

Radio-Frequency Electromagnetic Field Susceptibility Test-RS

EN 61000-4-5

Electrical Fast Transient / Burst-EFT

EN 61000-4-6

Surge Immunity Test: AC Power Line: line to line 2 kV, line to earth 4 kV

EN 61000-4-8

Conducted Radio Frequency Disturbances Test-CS

EN 61000-4-11

Power Frequency Magnetic Field Test

EN 61547

Voltage Dips



备注(3) 将认证

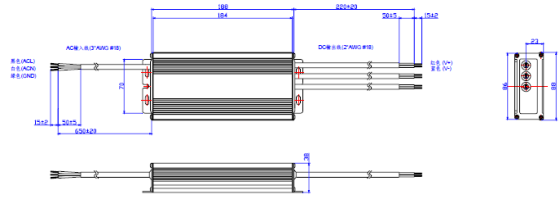

机构图
